針對西門子變頻器G120的接地故障維修，以下是一個詳細的維修指南：
一、接地故障原因分析
接地故障通常是由于變頻器的電流通過非正常路徑流入大地，導致設備保護動作或運行異常�？赡艿脑虬ǎ�
- 電機或電纜絕緣損壞：電機或連接電纜的絕緣層破損，導致電流通過破損處流入大地。
- 接線錯誤：電源電纜和電機電纜接反，或者接地線連接不正確，都可能引發接地故障。
- 變頻器內部故障：如功率單元、濾波電容等元件損壞，也可能導致電流泄漏，觸發接地故障。
- 外部干擾：強烈的電磁干擾可能導致變頻器誤報接地故障。
二、接地故障現象
當西門子變頻器G120出現接地故障時，通常會報出相應的故障代碼（如F30021），并可能伴有變頻器停機、報警指示燈亮起等現象。
三、接地故障維修步驟
-
停機并斷開電源
- 在進行任何維修操作之前，務必先停機并斷開變頻器的電源，確保安全。
-
檢查電機和電纜
- 檢查電機和連接電纜的外觀，確認是否有絕緣破損或老化現象。
- 使用絕緣電阻測試儀測量電機和電纜的絕緣電阻，確認是否符合標準值。
- 如發現絕緣損壞，應及時更換電機或電纜。
-
檢查接線
- 確認電源電纜和電機電纜的連接是否正確，有無接反或松動現象。
- 檢查接地線是否連接牢固，接地電阻是否符合要求。
- 如發現接線錯誤或松動，應立即更正并緊固接線。
-
檢查變頻器內部
- 打開變頻器外殼，檢查內部元件是否有損壞或異�，F(xiàn)象。
- 特別注意檢查功率單元、濾波電容等易損元件。
- 如發現元件損壞，應及時更換。
-
檢查外部干擾
- 確認變頻器周圍是否存在強烈的電磁干擾源，如高頻設備、大型電機等。
- 如存在干擾源，應采取屏蔽、接地等措施減少干擾。
-
重新啟動變頻器
- 在確認以上步驟無誤后，重新連接電源并啟動變頻器。
- 觀察變頻器是否正常運行，是否還有接地故障報警。
四、接地故障維修注意事項
- 安全第一：在維修過程中，務必遵守安全操作規程，確保人員和設備的安全。
- 專業維修：對于復雜或不確定的故障，建議聯系專業的維修人員進行處理。
- 詳細記錄：在維修過程中，應詳細記錄每一步操作和測試結果，為后續維修提供參考。
五、接地故障預防措施
- 定期檢查：定期對變頻器、電機和電纜進行檢查和維護，及時發現并處理潛在問題。
- 正確接線：確保電源電纜、電機電纜和接地線的連接正確無誤。
-
減少干擾：采取必要的措施減少外部電磁干擾對變頻器的影響。
通過以上維修指南，您可以有效地解決西門子變頻器G120的接地故障，并確保設備的正常運行。在實際操作中，如遇到復雜或難以解決的問題，建議及時聯系專業的維修人員或西門子技術支持團隊尋求幫助。

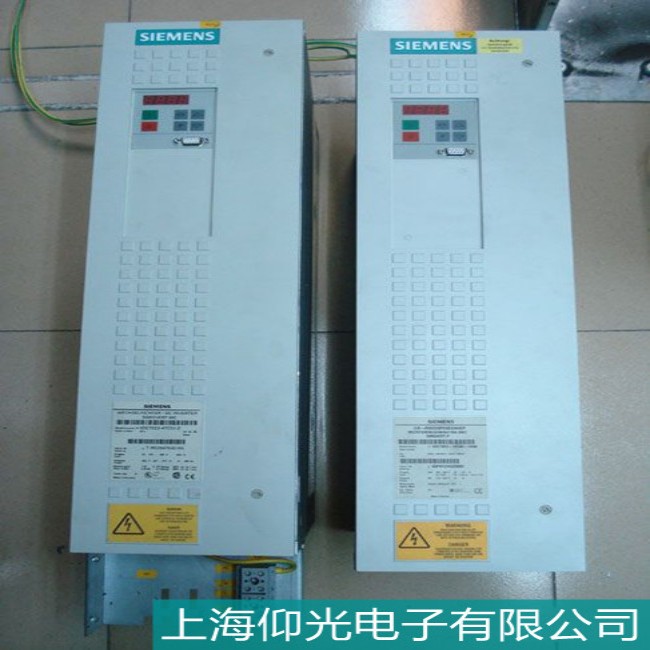

上海仰光電子維修西門子變頻器G120常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
