直流穩壓電源的技術指標可以分為兩大類：一類是特性指標，反映直流穩壓電源的固有特性，如輸入電壓、輸出電壓、輸入電流、輸出電流調節范圍；另一類是質量指標，反映直流穩壓電源的優劣，包括穩定度、等效內阻（輸出電阻）、紋波電壓及溫度系數等。

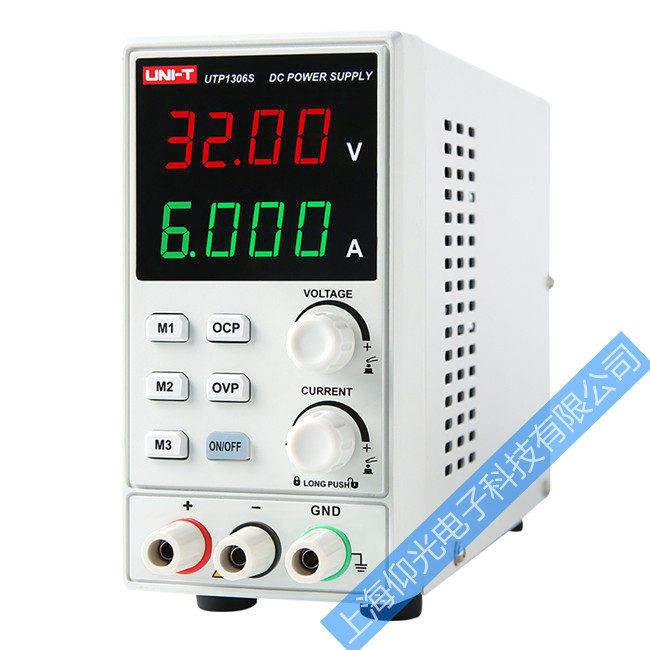

直流穩壓電源維修
（1）輸出電壓范圍
符合直流穩壓電源工作條件情況下，能夠正常工作的輸出電壓范圍。該指標的上限是由最大輸入電壓和最小輸入－輸出電壓差所規定，而其下限由直流穩壓電源內部的基準電壓值決定。
（2）最大輸入－輸出電壓差
該指標表征在保證直流穩壓電源正常工作條件下，所允許的最大輸入－輸出之間的電壓差值，其值主要取決于直流穩壓電源內部調整晶體管的耐壓指標。
（3）最小輸入－輸出電壓差
該指標表征在保證直流穩壓電源正常工作條件下，所需的最小輸入－輸出之間的電壓差值。
（4）輸出負載電流范圍
輸出負載電流范圍又稱為輸出電流范圍，在這一電流范圍內，直流穩壓電源應能保證符合指標規范所給出的指標。
折疊質量指標
（1）電壓調整率SV
電壓調整率是表征直流穩壓電源穩壓性能的優劣的重要指標，又稱為穩壓系數或穩定系數，它表征當輸入電壓VI變化時直流穩壓電源輸出電壓VO穩定的程度，通常以單位輸出電壓下的輸入和輸出電壓的相對變化的百分比表示。電壓調整率公式見圖2－2－1。
（2）電流調整率SI
電流調整率是反映直流穩壓電源負載能力的一項主要自指標，又稱為電流穩定系數。它表征當輸入電壓不變時，直流穩壓電源對由于負載電流（輸出電流）變化而引起的輸出電壓的波動的抑制能力，在規定的負載電流變化的條件下，通常以單位輸出電壓下的輸出電壓變化值的百分比來表示直流穩壓電源的電流調整率。電流調整率公式見圖2－2－2。
（3）紋波抑制比SR
紋波抑制比反映了直流穩壓電源對輸入端引入的市電電壓的抑制能力，當直流穩壓電源輸入和輸出條
件保持不變時，紋波抑制比常以輸入紋波電壓峰－峰值與輸出紋波電壓峰－峰值之比表示，一般用分貝數表示，但是有時也可以用百分?jǐn)?shù)表示，或直接用兩者的比值表示。
（4）溫度穩定性K
集成直流穩壓電源的溫度穩定性是以在所規定的直流穩壓電源工作溫度Ti最大變化范圍內（Tmin≤Ti≤Tmax）直流穩壓電源輸出電壓的相對變化的百分比值。溫度穩定性公式見圖2－2－3。
