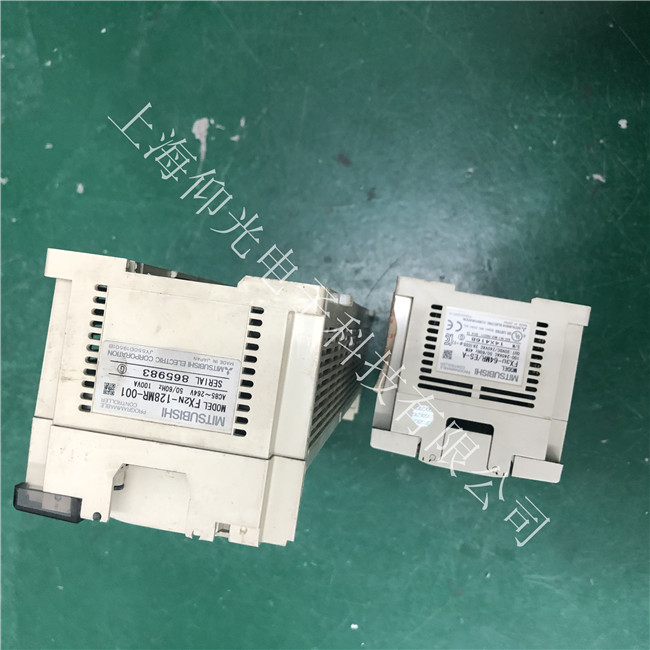

維修三菱PLC維修時輸入指示
1.不管輸入單元的LED燈亮還是滅，三菱PLC維修時請檢查輸入信號開關是否確實在ON或OFF狀態。如果輸入開關的額定電流容量過大或由于油侵入等原因，容易產生接觸不良。當輸入開關與LED燈亮用電阻并聯時，即使輸入開關OFF但并聯電路仍導通，仍可對三菱FX系列PLC進行輸入。如果使用光傳感器等輸入設備，由于發光/受光部位粘有污垢等，引起靈敏度變化，有可能不能完全進入“ON”狀態。
2. 維修三菱PLC時輸出指示
在三菱PLC維修時，不管輸出單元的LED燈亮還是滅，如果負載不能進行ON或OFF時，主要是由于過載、負載短路或容量性負載的沖擊電流等，引起繼電器輸出接點粘合，或接點接觸面不好導致接觸不良。
3. 修三菱PLC時電源指示([POWER]LED指示)
當向三菱PLC基本單元供電時，基本單元表面上設置的[POWER]LED指示燈會亮。在三菱PLC維修時如果電源合上但[POWER]LED指示燈不亮，請確認電源接線。另外，如果同一電源有驅動傳感器等時，請確認有無負載短路或過電流。如果不是上述原因，則可能是PLC內混入導電性異物或其它異常情況，使基本單元內的保險絲熔斷，此時可通過更換保險絲來解決。
4. 三菱PLC維修時出錯指示([EPROR]LED閃爍)
當程序語法錯誤，或有異常噪音、導電性異物混入等原因而引起程序內存的內容變化時，[EPROR]LED會閃爍，三菱PLC處于STOP狀態，同時輸出全部變?yōu)镺FF。在這種情況下，三菱PLC維修時應檢查程序是否有錯，檢查有無導電性異物混入和高強度噪音源。
池報警【BAT】或者【BATT.V】指示燈安裝于FX系列PLC的基本單元或Q系列PLC的CPU模塊上，當電池報警【BAT】或者【BATT.V】指示燈亮，表明PLC的內部電池電壓過低，應盡快更換電池。
在三菱PLC維修中，當指示燈亮時，還可以通過編程器檢測PLC內部特殊繼電器與特殊寄存器狀態確認電池電壓。
在Q系列PLC中，由于PLC安裝有多個電池，為了確認故障部位，應通過檢查SM51、SM52、SD51、SD52的狀態，以確認是CPU模塊還是SRAM卡的電池電壓低。
在排除故障后，需要通過PLC上的復位開關（如Q系列PLC的RESET/L.CLR開關）或通過執行專用的復位指令（如Q系列PLC的LEDR）將PLC復位。如果故障排除，指示燈將變“滅”。
注：
1、如果驅動特殊輔助繼電器M8030，那么即使電池電壓低，該指示燈也不會亮。但是特殊輔助繼電器M8006動作。
2、將數據寄存器作為定時器、計數器的設定值使用時，即使程序內存用的是EPROM或者EEPROM，一旦電池電壓低，數據寄存器中的內容仍然會變得不確定，定時器或者計數器的設定值有可能發生變化，因此請引起注意。
