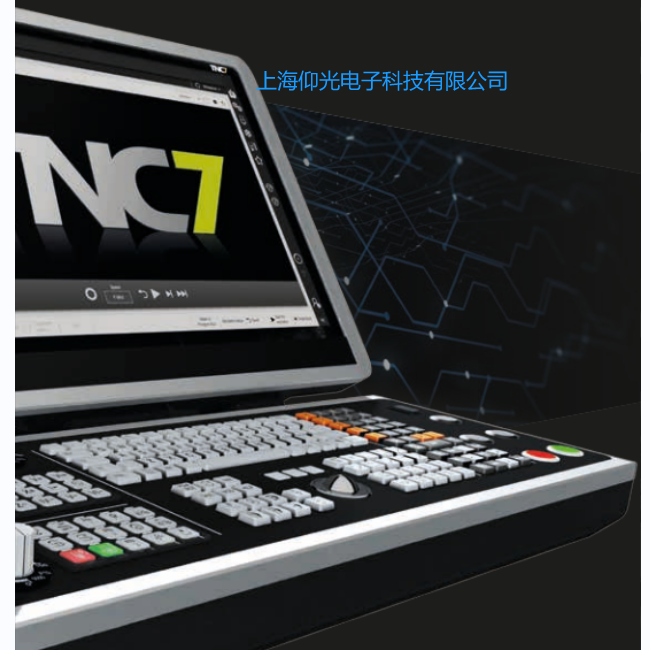

圖 海德漢TNC7數控系統
HSCI控制部件
主機主機 MC主機包括：
• Intel高性能處理器
• 雙RAM
• Gbit HSCI接口，用于連接控制單元和其它控制部件
• 連接BF顯示器的HDL2接口（電氣柜版）
• 四個USB 3.0端口（例如，連接TE 361操作面板）
需單獨訂購，并由OEM供應商安裝在主機中：
• 帶NC數控軟件的SSDR存儲擴展卡
• 系統標識卡（SIK）組件用于激活控制環和軟件選裝項
TNC7的工作需要以下HSCI部件：
• MC主機
• 控制單元
• PLB 62xx或PLB 62xx FSPLC輸入/輸出單元（系統PL；在UxC內）
• TE 361或TE 361 FS鍵盤在機床操作面板上
接口 MC主機配USB 3.0和以太網端口�？捎脝为�(dú)的附加模塊或PROFIBUS DP/PROFINET IO組合模塊連接PROFINET IO或
PROFIBUS DP。
出口版 NC數控軟件全部保存在存儲介質上，因此主機本身無出口版本之分。僅易更換的存儲介質和SIK部件提供出口版。
Gen 3標簽 不同的Gen 3標簽代表可使用的控制部件。
Gen 3就緒：這些部件可用于配Gen 3驅動器（UVR 3xx、UM3xx、CC 3xx）的系統中和用于配1xx變頻器（UVR 1xx、UE2xx、UR 2xx、CC 61xx）的系統中。
僅Gen 3：這些部件只能用于配Gen 3驅動器（UVR 3xx，UM3xx，CC 3xx）的系統中。
MC主機有以下版本：
• 安裝在電氣柜內：
MC 306安裝在電氣柜內。操作面板的控制電纜需要使用
HSCI、USB和HDL2電纜
• 安裝在操作面板內：
MC 366與BF顯示器共同構成一個整體，直接安裝在操作面板內。除電源線外，只需一條HSCI連接電纜連接電氣柜。
